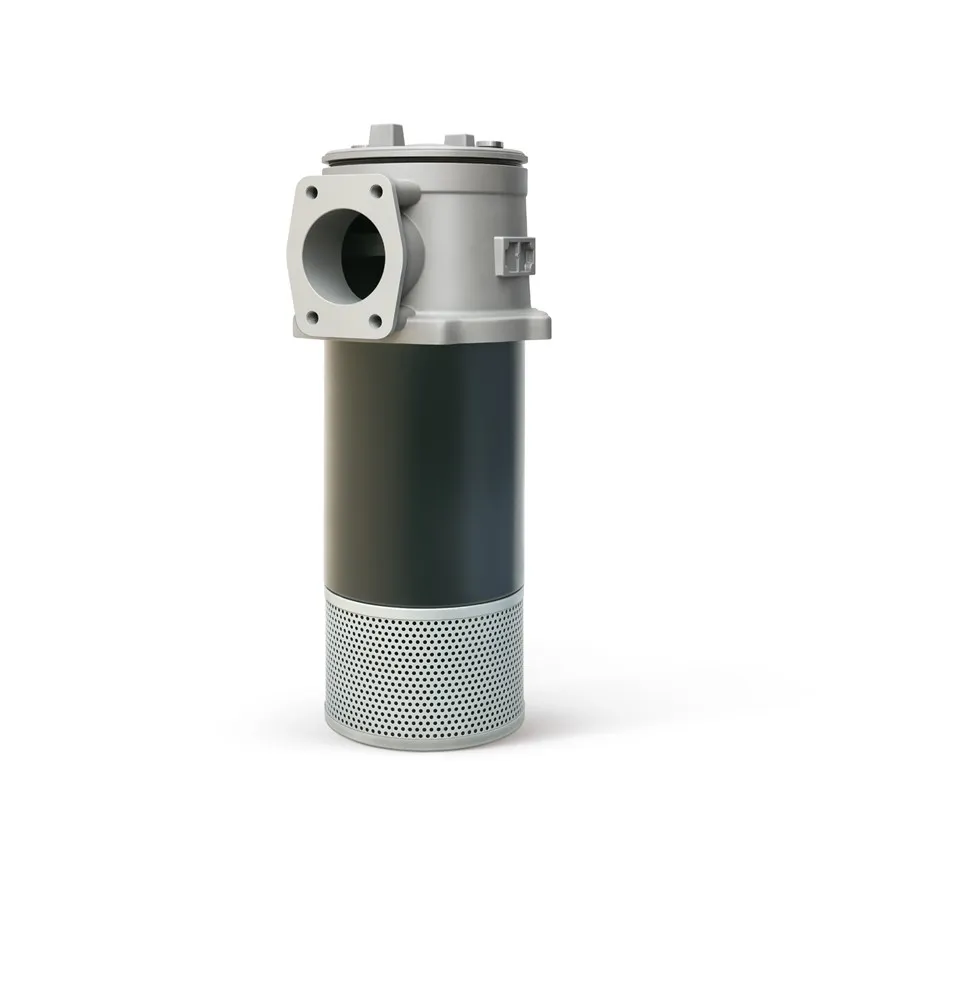

Filtr oleju RFB z bezpośrednim powrotem i samouszczelniającym powrotem

Filtr powrotny z bezpośrednim powrotem i samouszczelniającym się zamknięciem serii RFB

      ●Seria RFB samouszczelniających magnetycznych filtrów powrotnych oleju z bezpośrednim powrotem jest stosowana przede wszystkim do dokładnej filtracji oleju powrotnego układu hydraulicznego. Filtrują one cząsteczki metalu generowane przez zużycie podzespołów układu hydraulicznego, a także zanieczyszczenia, takie jak zanieczyszczenia gumowe ze zużytych uszczelek, zapewniając, że olej powracający do zbiornika pozostaje czysty.

Główna cecha

●Ten filtr można zainstalować bezpośrednio na górze, z boku lub na dole zbiornika oleju. Głowica filtra jest odsłonięta na zewnątrz zbiornika oleju, a cylinder jest częściowo zanurzony w zbiorniku oleju, co upraszcza rurociąg systemu i sprawia, że ​​układ systemu jest bardziej kompaktowy.

●Wyposażony w zawór obejściowy: Podczas rozruchu zimnego oleju, gdy temperatura płynu w układzie jest zbyt niska, pulsacje przepływu i inne czynniki mogą powodować nadmierną różnicę ciśnień na filtrze, uniemożliwiając działanie głównej maszyny. Ponadto w przypadkach, gdy element filtrujący zostanie zatkany zanieczyszczeniami, zawór obejściowy podłączony równolegle pod pokrywą filtra automatycznie otworzy się przy różnicy ciśnień wynoszącej 0.4MPa, chroniąc element filtrujący i zapewniając normalną pracę układu.

●Z zaworem zwrotnym: Filtr umieszczany jest z boku i na dnie zbiornika, tak aby podczas wymiany elementu filtrującego olej ze zbiornika nie wyciekł.

●Zastosowano dyfuzor przepływu cieczy, który składa się z dyfuzora przepływu cieczy oraz dolnej części cylindra, umożliwiając swobodny przepływ oleju powrotnego do zbiornika oleju, co utrudnia wytwarzanie pęcherzyków, zmniejsza ilość powietrza powracającego, redukuje turbulencje osadzających się zanieczyszczeń i zapewnia wstępną filtrację po otwarciu zaworu obejściowego.

●Wyposażony w połączony wskaźnik wizualny i sygnalizator elektryczny, a także rurkę przelewową i pułapkę na zanieczyszczenia: W miarę jak element filtrujący stopniowo się zapycha, poziom zatkania można obserwować na wskaźniku wizualnym, a jednocześnie można wysłać sygnał elektryczny, gdy próg sygnalizacyjny 0.35MPa zostanie osiągnięty. Rurka przelewowa i pułapka na zanieczyszczenia są zainstalowane na dole elementu filtrującego, co umożliwia łatwe wyjęcie wraz z elementem filtrującym podczas wymiany, zapobiegając w ten sposób przedostawaniu się zanieczyszczeń z powrotem do zbiornika oleju.

●Cechuje się łatwą instalacją, podłączeniem i wymianą wkładu filtra: Wlot oleju jest podłączony za pomocą kołnierza, a w przypadku kołnierza montażowego między głowicą filtra a zbiornikiem oleju użytkownicy mogą zaprojektować i wywiercić sześć otworów na śruby kołnierza na płycie zbiornika oleju zgodnie z wymiarami podanymi na schemacie. Odkręcając górną pokrywę filtra, można wymienić wkład filtra lub dodać oleju do zbiornika.
